概述：

SKZC-03A转速/撞击子监测装置是汽轮机组重要的运行监视参数，当机组转速达到110%额定转速时, 应使汽轮机紧急停机。为实现这一目的，机组保安系统在汽轮机前轴承箱中装配了危急遮断器，危急遮断器撞击子在110%额定转速时产生的离心力作用下“击出”，可使汽轮机紧急停机。

在新机组投运或机组每次大修并网前，必须做撞击子动作转速测定。为防止撞击子卡涩，制造厂规定机组在连续运行2000小时后应做一次撞击子喷油活动试验。但危急遮断器的安装部位，既无法观察它的撞击子“击出”、“缩回”的状态,也无法确定撞击子动作时的转速。

汽轮机转速/撞击子监测仪，采用微型计算机智能技术，一并解决了转速监视和撞击子监视的难题,平时显示汽轮机转速并捕捉记录机组“至高”转速，当危急遮断器撞击子“击出”、“缩回”时，内部记忆功能将“击出”、“缩回”时的转速存贮在仪表中，通过按面板“设置”键即可方便地在显示窗口显示出“至高”、“击出”、“缩回”时的转速。

技术参数：

1、测量输入

（1）测速信号：磁阻式转速传感器信号幅度为50mV～20V（RMS），频响0.5 ～15KHz；

（2）撞击子1信号：磁阻式转速传感器信号或霍尔传感器；

（3）撞击子2信号：磁阻式转速传感器信号或霍尔传感器；

2、参数设置

（1）齿 数：1～120（信号脉冲数与转速值的变比。当齿数＝60时至低可测0．5转/分，齿数＝1时至低只测30转/分，出厂时设为60）；

（2）报 警 值：2级报警，出厂时分别设报警Ⅰ为3300 rpm、报警Ⅱ为3360rpm；

（3）报警延时：出厂时根据用户要求可设定为1~200秒，通常为1 秒；

3、测量显示

（1）显示方式：四位0.8英寸LED数码管显示XXXX rpm ,无值高位隐藏,如XXX rpm；

（2）量 程：1～9999 rpm ，超出9999显示1--- ；

（3）分 辨 率：±1 rpm；

4、测量输出

（1）电 流 量：正比于转速值的4～20mA电流，精度±1％，负载≤500Ω；

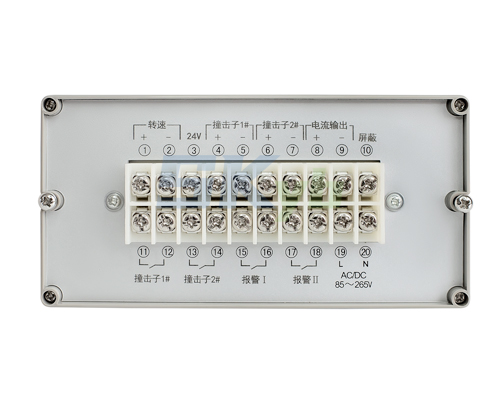

（2）开 关 量：输出报警Ⅰ、Ⅱ和撞击子1＃、2＃等4个继电器常开触点，事件发生时闭合，触点容量为2A／250V AC或1A／28V DC；

5、警示信号

面板设报警Ⅰ、Ⅱ和撞击子1＃、2＃指示灯，事件发生时，相应指示灯亮。

6、环境要求

（1）使用环境：温度 0℃ ～ +50℃、相对湿度＜90％不冷凝、无腐蚀、无强磁场；

（2）存储环境：温度－30℃ ～ +60℃、相对湿度＜90％不冷凝、无腐蚀、无强磁场；
